PIK-12 'Gabriel' PIK-12
on kaksipaikkainen alkeis- ja jatkokoulutuspurjekone. Se on
toistaiseksi ainoa koskaan suunniteltu kaksipaikkainen PIK-sarjan kone.
Suunnittelu alkoi 1952 suunnittelukilpailulla jonka voitti Ilkka
Lounamaa. Runko suunniteltiin muistuttamaan PIK-5:sta ja siipien
perusrakenne kopioitiin PIK-5:sta. Ainoa merkittävämpi muutos oli
eteenpäin osoittava nuolikulma joka myöhemmin antoi koneelle varsin
osuvan kutsumanimen 'Gabriel'. Malli keräsikin useampia kutsumanimiä,
joista laajimmalle levinnyt oli 12-paikkainen bussi. Se ansaittiin
pystystä istuma-asennosta ja erittäin korkeasta rungosta. Rakkaalla
lapsella on monia nimiä.. Malli rakennettiin ja sen ensilento oli toukokuussa 1956. Kone osoittautui mainioksi lentää ja niitä valmistettiinkin useita kerhoissa. |
|
PIK-12 'Gabriel' PIK-12 is two seater primary and intermediate training sailplane. So far it is only two seater in PIK-range. It all started with design competition during year 1952. Competition was won by Ilkka Lounamaa. Model's fuselage was designed to resemble PIK-5 and basic structure of wings was copied also from PIK-5. Only major difference being forward pointing arrow shape which also caused models nickname 'Gabriel'. Model collected several nicknames of which most used was 'bus with 12 seats'. That was caused by upright sitting position and extremely high fuselage. Model was built and it's maiden flight
was during may 1956. It proved to be excellent flier many were built in
clubs around Finland. |
|
Mallin rakennus on alkanut, paina viereistä linkkiä päästäksesi rakennuskertomukseen. Katso myös valokuvagallerioita. Siellä on kuvia 1:1 Gabrielista |
|
Build has started .. for build log press link on left. Check also out photo galleries, they contain pictures of 1:1 Gabriel |
| Tekniset
tiedot |
Technical
specifications |
|
| Mittakaava |
1:3,2 |
Scale |
| Kärkiväli |
5,0m |
Wingspan |
| Kantopinta-ala |
203,4 dm² |
Wing
area |
| Paino
(työolettama) |
~10kg |
Weight
(approximation) |
| Kantopintakuormitus |
~50 g/dm² |
Wing
loading |
| Pituus |
2,07m |
Length |
| Ohjauskanavien
määrä |
5 min - 8 max |
Nr.
of channels |
| Korkeusperäsin (2),
sivuperäsin, Siivekkeet (2), siipijarrut (2), hinauskoukku. |
Elevator (2), rudder, ailerons (2), Spoilers (2), aerotow-hook. | |
| Siipiprofiili |
HQ
3,5-12 |
Wing
profile |
| Painopiste,
etäisyys siiven etureunasta |
xxx |
Center
of gravity, distance from leading edge |
| Kuvia | Pics | |

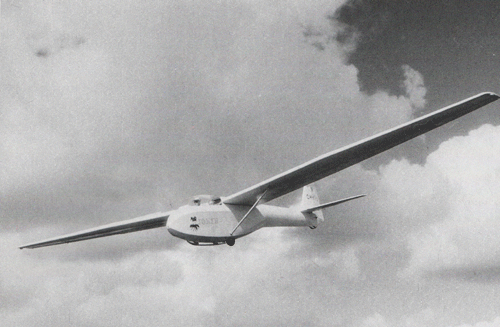

 Photo obtained from internet, unknown source. If you know the origin of picture pls. contact me. |

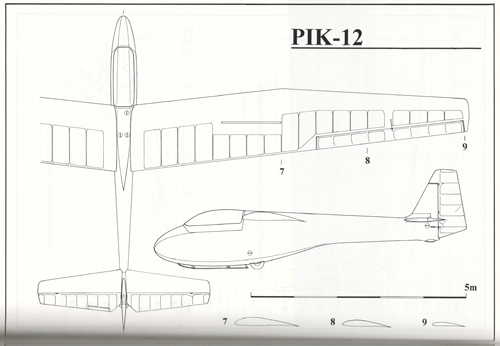

 Copyright (C) by Pekka Manninen, used with permission. |
|

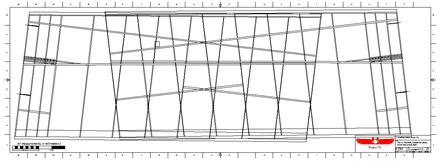

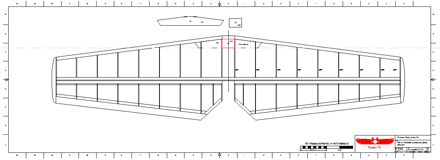

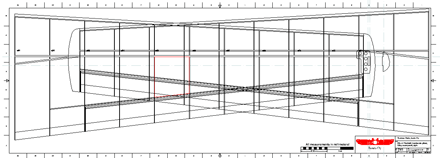

| Alustavat piirustukset |
Preliminary plans |
